아날로그 디바이시스 클래스-D 앰프

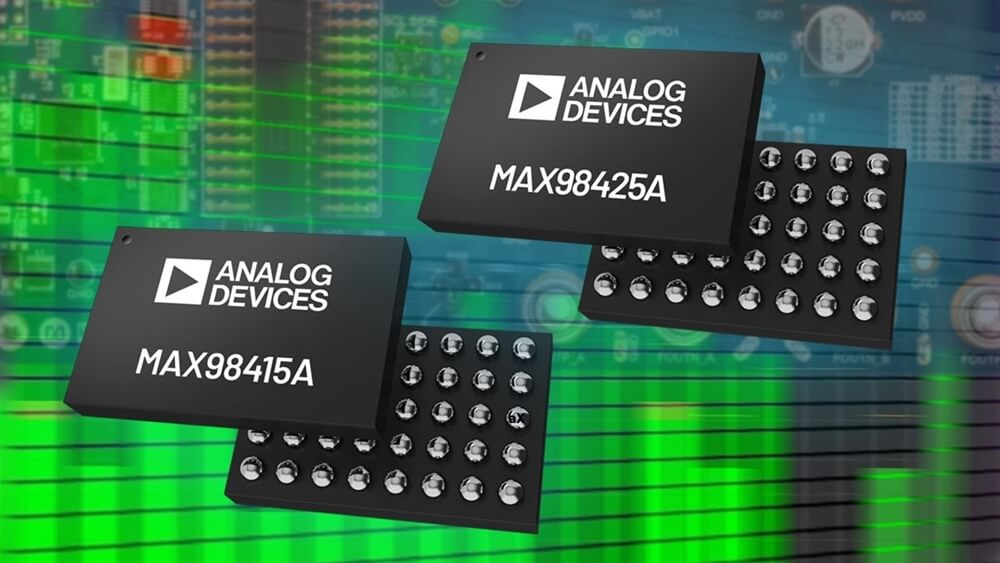

analogdevices 1

아날로그 디바이시스가 배터리 구동 디바이스를 위한 고효율 스테레오 클래스-D 앰프, MAX98425A와 MAX98415A를 공개했다. 이 두 제품은 초저전력 대기 전류와 최대 출력에서도 최소한의 왜곡을 자랑하며, 에너지 효율을 극대화한다. MAX98425A는 저소음 디지털 PCM 입력을 지원하는 필터리스 클래스-D 앰프이고, MAX98415A는 PCM 인터페이스를 통해 IV 피드백과 다양한 보호 알고리즘을 제공하는 스마트 앰프다.

고효율 오디오를 위한 차세대 솔루션

이미 샘플링이 가능한 이 클래스-D 앰프 IC는 고효율 오디오 설계를 위한 매력적인 기능과 사양을 제공한다. MAX98425A와 MAX98415A는 차세대 포터블 및 스마트 스피커, 스트리밍 앰프, 사운드바, 태블릿, 노트북, 데스크톱 컴퓨터 등 다양한 연결 디바이스 개발을 지원한다.

MAX98425A: 효율성과 음질의 조화

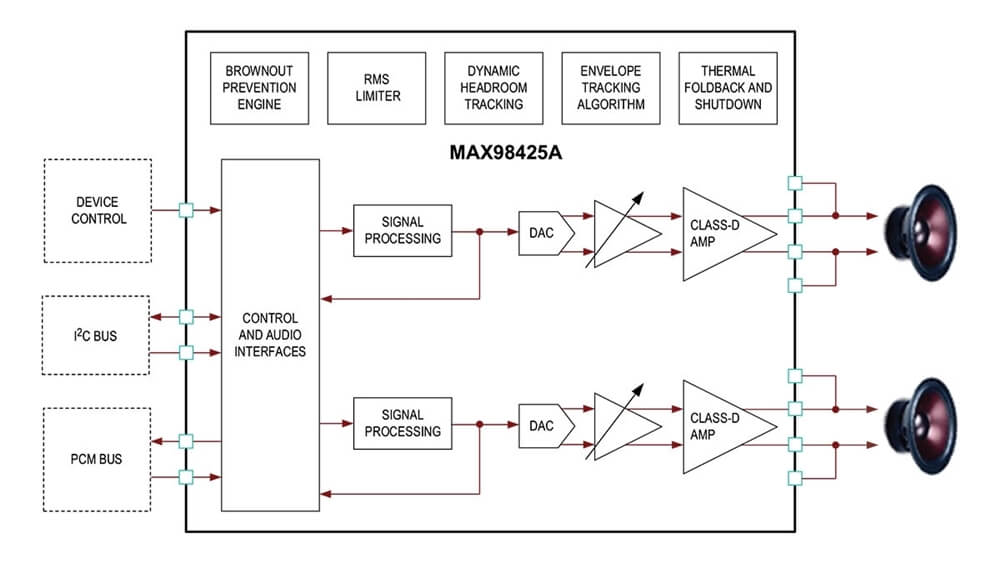

MAX98425A는 초저전력 IQ와 디지털 스테레오 클래스-D IC로, 엣지 레이트 제어와 변조 방식을 통해 필터리스 동작을 가능하게 하며 동급 최고의 출력 효율을 자랑한다. 이 중급 파워 앰프 IC는 8옴에서 27W 스테레오 출력과 최대 6A 피크 출력 전류를 제공하며, 에너지 절약과 깨끗한 음질을 동시에 실현한다.

디지털 PCM 입력: 16kHz~192kHz, I2S, 왼쪽 정렬, TDM 데이터 포맷 지원.
디지털 볼륨 제어: 0dB~-90dB, 0.5dB 단위로 조절 가능.
TDM 모드: 최대 16개 디지털 오디오 채널 타이밍 지원.
노이즈 게이트, 리미터, 다이내믹 레인지 컴프레서: 저왜곡 재생을 위한 설정으로 드라이버 과부하 방지.

MAX98415A: 스마트 앰프의 진화

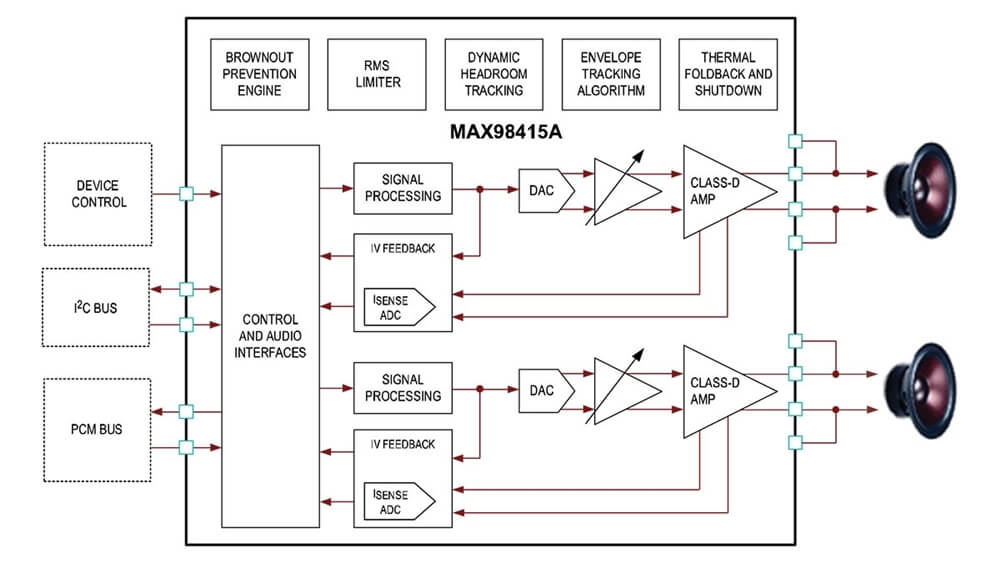

MAX98415A는 정밀 출력 전류 모니터링(ISENSE)과 스피커 피드백 전압(VFEEDBACK)을 통해 호스트 디바이스에서 스피커 보호 알고리즘을 실행할 수 있다. 이 스마트 앰프는 각 채널의 출력 전류와 전압을 모니터링하며, 디지털 데이터는 PCM 인터페이스를 통해 호스트로 전송된다. 이를 통해 왜곡 감소 알고리즘을 추가로 실행할 수 있다.

가변 전원 레일: 다이내믹 헤드룸 트래킹으로 배터리 전원 효율 최적화.
다양한 보호 알고리즘: 과전류, 과열, DC 보호, 브라운아웃 보호.
일관된 음질 유지: 전원 변동에도 안정적인 왜곡 수준과 청취 레벨 유지.

고해상도 오디오와 초음파 지원

두 제품 모두 최대 192kHz 샘플레이트와 50kHz 이상의 패스밴드를 지원해 고해상도 오디오와 초음파 응용을 가능하게 한다. 초음파 신호와 같은 입력을 위한 별도의 바이패스 경로를 제공해 오디오 처리로 인한 감쇠를 방지한다. SSM 및 엣지 레이트 제어는 EMI를 최소화하며, 기존 클래스-D 앰프에서 필요한 출력 필터링을 제거한다.

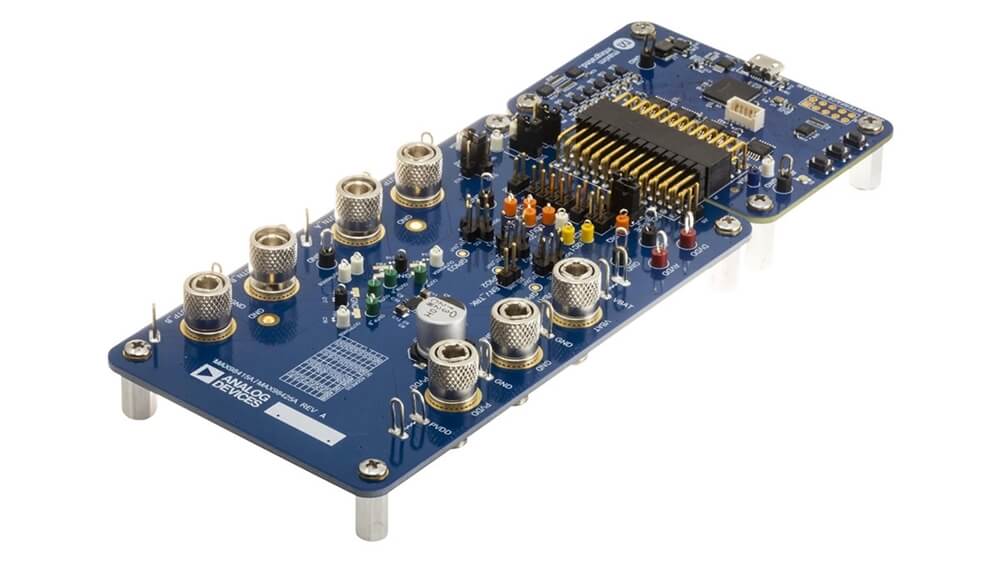

analogdevices 2

에너지 효율 극대화

MAX98415A와 MAX98425A는 엔벨로프 트래킹 알고리즘을 통해 입력 오디오 신호를 모니터링하고, 외부 DC-DC 컨버터를 제어하는 PWM 신호를 생성해 앰프 공급 전압을 출력 신호 피크에 맞춘다. 이를 통해 시스템 효율, 대기 전력 소비, 열 효율을 크게 개선한다.

BPE(Brownout Protection Engine): 전원 저하 시 출력 감쇠 또는 제한으로 시스템 브라운아웃 방지.
DHT(Dynamic Headroom Tracking): 전원 변동 시 헤드룸을 최적화해 일관된 왜곡 수준 유지.
열 폴드백: 온도 초과 시 출력 전력을 자동 감소해 고온에서도 끊김 없는 음악 재생.

아날로그 디바이시스의 비전

“MAX98425A와 MAX98415A는 컴팩트한 크기와 낮은 대기 전력으로 새로운 표준을 세웠다. 탁월한 신호 대 잡음비(SNR)와 다이내믹 레인지를 제공하며, MAX98415A는 업계 최초로 이 파워 레벨에서 IV 피드백 기능을 구현해 고객이 혁신적인 스피커 보호 알고리즘과 진단 모니터링을 개발할 수 있게 한다. 이 앰프들은 스마트 스피커, 사운드바, 노트북 등 전력 효율과 음질이 우선인 오디오 디바이스에 최적화된 솔루션이 될 것이다.”
— 페리 차오, 아날로그 디바이시스 개인 전자 솔루션 총괄 디렉터
